Tekenen met licht. Dat is in één zin wat een edge-lit paneel doet. Je graveert een ontwerp in transparant acrylaat, plaatst er een LED-strip langs de rand, en plots licht precies datgene op wat je getekend hebt. De rest van de plaat blijft doorzichtig, waardoor je ontwerp lijkt te zweven.
Verlicht je logo, illustratie of tekst, of maak gepersonaliseerde panelen voor klanten. Een prachtig product om te maken én te laten zien. Heb je een lasersnijder die acrylaat kan snijden? Dan maak je gemakkelijk zelf een edge-lit bord.
In deze blog lees je hoe edge-lit werkt, hoe je er zelf één kunt maken en hoe de verschillende materialen reageren. Onderaan vind je ook inspirerende tutorials van andere makers.
Waarom is dit het perfecte laserproject?
Lasers zijn ideaal voor het maken van edge-lit panelen. Je kunt een oplichtend effect ook krijgen door te krassen, te tekenen met stift of te frezen, maar dan bepaalt de techniek altijd de uitstraling van je paneel. Lasersnijden is de beste manier om een exacte, gedetailleerde weergave van je ontwerp te krijgen met een strak en helder resultaat.
Wat is edge-lit acrylaat?
Edge-lit betekent letterlijk verlicht vanaf de rand. Het principe is simpel maar effectief: je plaatst een LED-strip aan de zijkant van een transparante acrylaatplaat.
Het licht reist door het materiaal en breekt op gravures en randen, waardoor juist die delen oplichten. De rest van de plaat blijft doorzichtig.
Je kunt ook met meerdere platen werken. Plaats onder elke plaat een eigen LED-strip en bedien ze los van elkaar. Het licht blijft binnen zijn eigen laag, waardoor je in verschillende kleuren of niveaus kunt werken.
Het resultaat is een zwevend lichtbeeld met een moderne, bijna futuristische uitstraling. Dankzij de precisie van lasersnijden kun je zelfs de kleinste details perfect zichtbaar maken.
Dit heb je nodig
-
Ontwerp
-
Acrylaatplaat
-
Houder met LED-licht
-
Lasersnijder die acrylaat kan snijden
Ontwerp
Met een simpel ontwerp maak je al snel veel indruk. Denk aan een logo, illustratie of sign-bord. Speel met de verschillende effecten van lijn- en vlakgravures: lijnen geven een helder, sprankelend effect, terwijl vlakgravures juist een zachtere gloed krijgen.
Zie ook onze infographic onderaan deze blog voor een goed voorbeeld.
Acrylaatplaat
Acrylaat is perfect voor lasersnijden. De standaardkeuze is helder, kleurloos acrylaat – transparant, strak en met een duidelijk licht-effect. We hebben verschillende soorten getest, scroll verderop om te zien welke effecten ze geven.
Houder met LED-licht
Je kunt een houder online kopen of er zelf een maken. De houder bepaalt welke materiaaldikte je gebruikt en hoe het licht de plaat raakt.
Lasersnijder
Gebruik een CO₂-laser met voldoende vermogen voor de dikte van je plaat.
Diodelasers zijn hiervoor minder geschikt, omdat ze het materiaal niet goed kunnen snijden.
Stap voor stap: zo maak je het
Wil jij een edge-lit paneel maken? Volg dan deze stappen om tot een prachtig eindresultaat te komen.
1. Ontwerp met licht in gedachten
Hou het ontwerp simpel. Het edge-lit effect zorgt al voor de wow-factor.
Meestal werkt het goed om wat witruimte om je gravure heen te laten, zo lijkt het alsof je tekening zweeft.
Je kunt in je ontwerp gebruikmaken van lijngravures en vlakgravures. Lijnen zijn scherp en helder, vlakken geven een egaal oplichtend gebied.
Voor een gelijkmatige verspreiding van het licht werken rechthoekige vormen het beste.
Bollen of andere uitstekende vormen geleiden het licht minder goed naar de uiteinden, waardoor de randen donkerder kunnen blijven.
2. Kies een houder
Kies een houder met LED-licht of maak er zelf één.
Let goed op de materiaaldikte die je houder aankan, de plaat moet stevig en strak in de sleuf staan voor optimaal lichtinval en een nette afwerking.
3. Lasersnijden en graveren
Gebruik bij voorkeur een CO₂-laser om acrylaat te snijden en te graveren. Bekijk in onze blog hoe je de beste instellingen voor jouw machine vindt (link naar blog).
Werk zorgvuldig en gebruik waar mogelijk beschermfolie en handschoenen.
Elk krasje of vingerafdruk licht straks op en leidt af van je ontwerp.
Graveer bij voorkeur aan de achterzijde van de plaat. Je kijkt dan door het materiaal heen naar de gravure, wat diepte geeft en interne reflecties beperkt.
Werk je met twee panelen met gravures, spiegel dan één van de bestanden.
Zo heeft de ene plaat de gravure aan de voorkant en de andere aan de achterkant, liggen de gravures direct tegen elkaar en voorkom je een ongewenst spiegeleffect in de plaat.
4. Paneel plaatsen en genieten
Monteer je paneel in de gekozen houder en zorg dat de LED direct in de zijkant van het acrylaat schijnt. Verwijder de beschermfolie voorzichtig en bij voorkeur met handschoenen aan, zodat er geen sporen achterblijven.
Zet de verlichting aan en geniet van je eigen edge-lit paneel!
Ons voorbeeld: een interactieve infographic

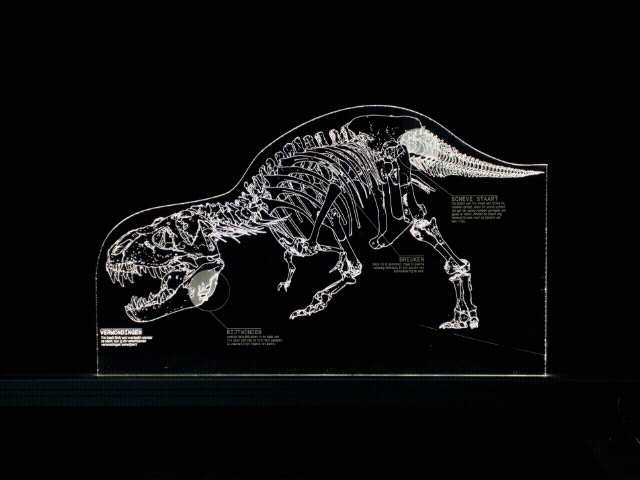

Om te laten zien wat je allemaal met edge-lit kunt doen, maakten we een voorbeeld met een infographic van het skelet van de dinosaurus Trix in Naturalis.
Het skelet is een lijntekening verlicht met wit LED-licht. Daarvoor staat een tweede laag met vlakgravures in kleur. Met een mengpaneel kun je de RGB-kanalen mengen en de kleur veranderen van groen tot rood of paars.
De vlakgravures laten zien wat er bijzonder is aan het skelet, zodat het verhaal achter dit expositieobject duidelijk wordt. Het paneel past perfect in een donkere tentoonstellingsruimte, zonder het zicht te blokkeren of het lichtplan te verstoren.
Tip: wij hebben de panelen gespiegeld, zodat de gravures tegen elkaar aan liggen. Dit voorkomt ongewenste reflecties binnen de plaat.
Het juiste materiaal kiezen
Welk materiaal gebruik je voor een edge-lit paneel? Wij hebben verschillende soorten getest:
-
Helder acrylaat. Ideaal voor edge-lit panelen. Je tekening licht scherp op terwijl je door de plaat heen kunt kijken. Kies 3 mm of dikker, afhankelijk van je houder.
-
Fluoriserend acrylaat. Dit materiaal geeft al bij daglicht een lichte gloed. Geschikt voor witte LED-verlichting. Combineer het liever niet met gekleurde LED’s, want de materiaalkleur overheerst.
-
Frost acrylaat. Geeft een mooi, diffuus oplichtend effect en een zachte verspreiding van licht. Je kunt er alleen niet doorheen kijken.
-
Spiegel- en gekleurd acrylaat. Minder geschikt. Spiegelacrylaat weerkaatst het licht en verliest daardoor het oplichteffect. Gekleurd acrylaat dempt het licht door de pigmenten.
Bekijk de volledige acrylaatcollectie van Lasersheets
Inspiratie voor je volgende project
Wil je zien hoe anderen het aanpakken? Deze bronnen zitten vol handige tips en voorbeelden:
YouTube: Creating a Custom Edge-Lit Sign: Tips & Tricks
Steve Makes Everything laat stap voor stap zien hoe hij zijn paneel ontwerpt en monteert.
LightBurn Forum: My first go at LED Edge Lit Acrylic
Makers delen hun eerste pogingen, fouten en oplossingen. Leer van hun ervaringen.
Instructables: Laser Cut Edge-Lit Acrylic With Base
Een complete handleiding, inclusief hoe je zelf een voetje met LED-strip maakt.
Instructables: Lit-O-Pane (Full Color Edge-Lit Photo)
Een creatieve variant waarbij je foto’s omzet naar kleurrijke edge-lit kunstwerken.
Klaar om te beginnen?
Een edge-lit paneel is één van de leukste laserprojecten die je kunt maken. Het combineert technische precisie met creatieve vrijheid, en het eindresultaat is altijd een blikvanger.
Of je nu een simpel logo maakt of een complex kunstwerk met meerdere lagen, met het juiste acrylaat en een beetje experimenteren maak je iets waar je écht trots op kunt zijn.
